Les bases fondamentales de l’électronique

Présentation :

Professeur Brisen : Bonjour à tous ! Je suis le professeur Brisen, ravi de vous accueillir sur cette page dédiée aux composants électroniques. Aujourd’hui, nous allons explorer les fondamentaux qui sont essentiels pour quiconque souhaite plonger dans le monde fascinant de l’électronique.

Apprentius : Bonjour, Professeur Brisen ! Je suis vraiment excité de commencer ce voyage d’apprentissage. Par où devrions-nous commencer ?

Professeur Brisen : Commencer par comprendre ce qu’est un composant électronique est une excellente première étape. Les composants électroniques sont des éléments de base qui forment les circuits électroniques. Ils peuvent être passifs, comme les résistances et les condensateurs, ou actifs, tels que les transistors et les diodes. Ces éléments interagissent pour créer des circuits qui alimentent nos appareils électroniques.

Apprentius : D’accord, cela a du sens. Et comment savoir quel composant utiliser dans un circuit donné ?

Professeur Brisen : Une excellente question ! Le choix des composants dépend de la fonction que vous souhaitez accomplir dans le circuit. Par exemple, une résistance régule le courant, tandis qu’un condensateur stocke de l’énergie. Comprendre les caractéristiques de chaque composant est crucial.

Apprentius : Cela semble complexe. Y a-t-il des ressources que vous recommandez pour approfondir nos connaissances ?

Professeur Brisen : Absolument. Apprentius, une plateforme d’apprentissage en ligne, propose des cours interactifs sur les composants électroniques. Leur approche pédagogique facilitera votre compréhension. N’oubliez pas de consulter la section dédiée sur cette page pour accéder à ces précieuses ressources.

Apprentius : Génial, je vais certainement le faire. Merci, Professeur Brisen, pour ces explications claires. Je suis prêt à plonger dans le monde des composants électroniques !

Professeur Brisen : De rien ! N’hésitez pas à poser des questions en cours de route. C’est en explorant et en posant des questions que l’on apprend le mieux. Bon voyage dans l’électronique !

Qu’est-ce qu’un Composant Électronique ?

Professeur Brisen : Maintenant que nous avons compris l’importance des composants électroniques, explorons plus en détail ce qu’est réellement un composant électronique.

Apprentius : Professeur Brisen, pourriez-vous nous expliquer plus en détail ce qu’est un composant électronique ?

Professeur Brisen : Bien sûr ! Un composant électronique est un élément discret capable d’effectuer une fonction spécifique dans un circuit électronique. Chaque composant a un rôle précis dans la manipulation du courant électrique pour accomplir une tâche donnée. Les composants peuvent être classés en deux catégories principales : les composants passifs et les composants actifs.

Apprentius : Quelle est la différence entre les composants passifs et actifs ?

Professeur Brisen : Les composants passifs, tels que les résistances, les condensateurs et les inductances, ne nécessitent pas d’alimentation externe pour accomplir leur fonction. Ils modifient le courant ou la tension sans fournir d’énergie. En revanche, les composants actifs, tels que les transistors et les diodes, nécessitent une alimentation externe pour amplifier, commuter ou réguler le courant.

Apprentius : Merci, Professeur Brisen, pour cette explication claire. Cela aide vraiment à comprendre la différence entre les composants passifs et actifs.

1. Les résistances :

Professeur Brisen : Maintenant, explorons en détail le rôle des résistances dans un circuit électronique. l’unité de valeur des résistances s’exprime en Ohm.

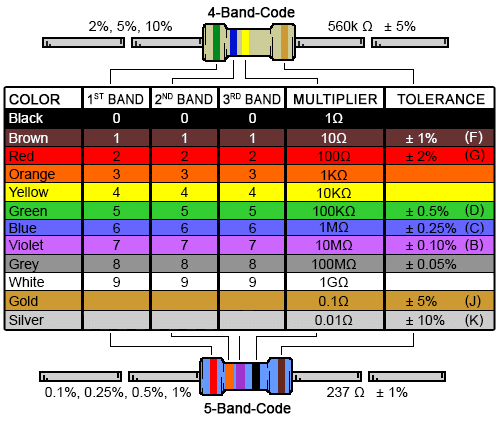

Le tableau ci dessous permet de lire la valeur sur les résistances traversantes.

Phrase mnémotechnique des couleurs des résistances : “Ne Mangez Rien Ou Je Vous Battrais Violement Gros Beta”. ce qui donne : Noir = 0, Marron = 1, Rouge = 2, Orange = 3, Jaune = 4, Vert = 5, Bleu = 6, Violet = 7, Gris = 8, Blanc = 9.

Debut des années 80, la miniaturisation des composants a donnée naissance aux composants de surface appelé CMS.

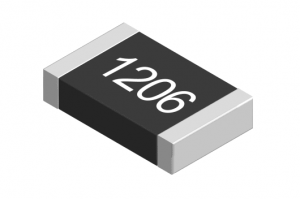

Ces resistances sont normalisées dans des boitiers de différentes tailles :

0402 puissance 1/16W (1mm x 0.5mm).

0603 puissance 1/10W (1,6mm x 0,8mm).

0805 puissance 1/8W (2mm x 1,25mm).

1206 puissance 1/4W (3,1mm x 1,55mm).

1210 puissance 1/3 W (3,1mm x 2,6mm).

2010 puissance 3/4 W (5mm x 2,5mm).

2512 puissance 1W (6,35mm x 3,2mm).

Apprentius : Professeur Brisen, vous avez mentionné que les résistances limitent le flux de courant électrique. Pourriez-vous expliquer comment elles accomplissent cela de manière plus approfondie ?

Professeur Brisen : Absolument Apprentius ! Les résistances sont des composants passifs conçus pour introduire une opposition au passage du courant électrique dans un circuit. Elles sont souvent utilisées pour réguler le courant et diviser la tension. En d’autres termes, les résistances fournissent une résistance au flux de courant, ce qui contrôle sa quantité dans le circuit.

Apprentius : Donc, si je comprends bien, les résistances agissent comme des “régulateurs” du courant électrique ?

Professeur Brisen : Exactement ! En fonction de la valeur de la résistance, elles limitent le courant électrique à un niveau sûr et nécessaire. Cette capacité de régulation est cruciale pour protéger les composants sensibles d’un circuit contre une surcharge.

Apprentius : Cela a du sens. Y a-t-il d’autres façons dont les résistances contribuent à un circuit électronique ?

Professeur Brisen : Tout à fait. Outre la régulation du courant, les résistances sont également utilisées pour diviser la tension. Elles créent une chute de tension proportionnelle à la valeur de la résistance, ce qui peut être utile dans de nombreuses applications électroniques. Cela nous rappelle la loi d’Ohm, qui établit une relation fondamentale entre la tension, le courant et la résistance dans un circuit, exprimée par l’équation U = R * I, où U est la tension, I est le courant et R est la résistance.

La formule U = R x I est à connaitre par cœur !

Apprentius : Merci, Professeur Brisen, pour ces explications détaillées sur les résistances. Est-ce qu’il y a différents types de résistances que nous devrions connaître ?

Professeur Brisen : Oui, en effet. Les résistances peuvent varier en termes de résistance ohmique, de puissance qu’elles peuvent dissiper, et de tolérance. Les résistances variables, comme les potentiomètres, permettent même d’ajuster manuellement la résistance dans un circuit.

Apprentius : C’est vraiment intéressant. Je vais certainement approfondir mes connaissances sur les résistances. Merci, Professeur Brisen, pour ces informations claires.

Professeur Brisen : De rien ! Les résistances sont des éléments fondamentaux dans la conception des circuits électroniques. Continuez à explorer et à poser des questions au fur et à mesure de votre apprentissage. Prochainement, nous pourrons aborder d’autres composants passionnants.

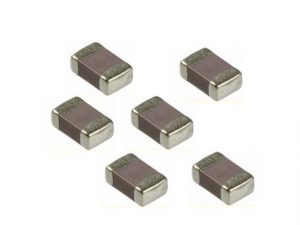

2. Les condensateurs :

Professeur Brisen : Maintenant que nous avons exploré les résistances, la loi d’Ohm, concentrons-nous sur un autre composant fondamental : les condensateurs (unité de valeur exprimée en Farads).

Apprentius : Les condensateurs, dites-vous ? Comment fonctionnent-ils dans un circuit électronique ?

Professeur Brisen : Les condensateurs sont des composants passifs qui jouent un rôle clé en stockant de l’énergie électrique sous forme de charge électrostatique. Imaginez-les comme des petites batteries capables de stocker et de libérer de l’énergie.

Apprentius : Cela semble intrigant. Comment sont-ils utilisés dans un circuit ?

Professeur Brisen : Les condensateurs ont plusieurs applications. Tout d’abord, ils sont utilisés pour filtrer les signaux dans un circuit. En stockant et libérant de l’énergie, ils peuvent lisser les variations de tension et éliminer le bruit indésirable. Ceci est particulièrement utile dans les circuits audio, où les condensateurs peuvent être utilisés pour atténuer les variations de fréquence indésirables.

Apprentius : Donc, ils contribuent à maintenir une tension constante dans le circuit ?

Professeur Brisen : Exactement ! Les condensateurs sont également utilisés pour stocker de l’énergie. Dans certaines applications, ils agissent comme des réservoirs temporaires, fournissant une source d’énergie supplémentaire lorsque cela est nécessaire.

Apprentius : Y a-t-il d’autres façons dont les condensateurs sont utilisés ?

Professeur Brisen : Oui, ils sont également utilisés pour contrôler la temporisation dans les circuits. En chargeant et déchargeant à des taux spécifiques, les condensateurs peuvent introduire des délais dans les opérations du circuit, ce qui est crucial dans de nombreuses applications électroniques. Les circuits LC (inductance et capacité) sont un exemple où les condensateurs, en combinaison avec les bobines, peuvent créer des oscillateurs et des filtres très efficaces.

Apprentius : C’est vraiment fascinant. Existe-t-il une formule ou une équation liée au fonctionnement des condensateurs que nous devrions connaître ?

Professeur Brisen : Absolument ! La relation fondamentale pour les condensateurs est donnée par l’équation Q = C * V, où Q est la charge stockée, C est la capacité du condensateur et V est la tension aux bornes du condensateur. Cette équation montre comment la charge stockée dépend de la capacité et de la tension du condensateur.

Apprentius : Merci, Professeur Brisen, pour ces explications détaillées sur les condensateurs, pour la formule associée et pour mentionner leur fonction de filtrage dans les circuits. Je vais certainement explorer davantage ce sujet.

Professeur Brisen : De rien, Apprentius ! Les condensateurs sont des composants polyvalents, et comprendre leur fonctionnement vous sera très utile dans vos projets électroniques. Continuez à explorer et à poser des questions au fur et à mesure de votre apprentissage. Prochainement, nous pourrons aborder d’autres composants passionnants.

3. Les diodes :

Professeur Brisen : Passons maintenant à un autre composant clé dans le monde de l’électronique : les diodes.

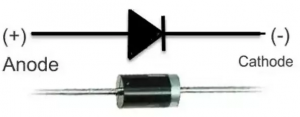

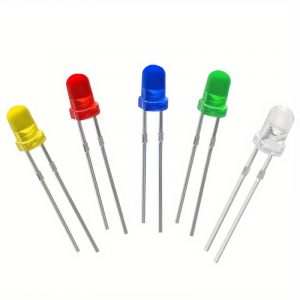

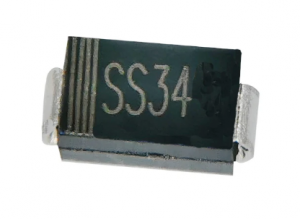

Les diodes sont polarisées, elles ont un sens + et – reconnaissables, pour les led, la patte la plus longue étant l’Anode (+) et la plus courte la cathode (-). Sur les traversantes, la cathode est repérée par un trait, idem sur les CMS.

Apprentius : Les diodes ? En quoi consistent-elles dans un circuit électronique ?

Professeur Brisen : Les diodes sont des composants semi-conducteurs qui jouent un rôle crucial en permettant à un courant de circuler dans une seule direction. Elles agissent comme des “valves” électriques, ne laissant passer le courant que dans un sens spécifique.

Apprentius : Cela semble intéressant. Comment sont-elles utilisées dans les circuits électroniques ?

Professeur Brisen : Les diodes sont largement utilisées dans le redressement du courant alternatif en courant continu. Lorsqu’elles sont correctement polarisées, elles permettent au courant de circuler, mais lorsqu’elles sont inversées, elles bloquent efficacement le courant. Cela permet de convertir une alternance de courant en un flux continu, comme dans les alimentations électriques de nombreux appareils.

Apprentius : Donc, les diodes jouent un rôle essentiel dans la conversion de l’électricité ?

Professeur Brisen : Tout à fait ! Elles sont également utilisées dans d’autres applications, telles que la protection contre les surtensions et la génération de signaux radiofréquences.

Apprentius : Y a-t-il différents types de diodes que nous devrions connaître ?

Professeur Brisen : Oui, il existe plusieurs types de diodes, chacune ayant ses caractéristiques spécifiques. Par exemple, les diodes de redressement, les diodes Zener pour la régulation de tension, et les diodes électroluminescentes (LED) qui émettent de la lumière lorsqu’elles sont parcourues par un courant.

Apprentius : Merci, Professeur Brisen, pour ces explications sur les diodes. Existe-t-il une formule ou une équation associée à leur fonctionnement ?

Professeur Brisen : En effet, la relation fondamentale d’une diode est souvent décrite par l’équation de la loi des diodes : I = I₀ * (e^(V / (n * Vt)) – 1), où I est le courant à travers la diode, I₀ est le courant de saturation, V est la tension aux bornes de la diode, n est le facteur d’émission, et Vt est la tension thermique.

Apprentius : Merci, Professeur Brisen, pour ces informations détaillées sur les diodes et pour la formule associée. Cela ajoute une nouvelle dimension à ma compréhension des composants électroniques.

Professeur Brisen : De rien, Apprentius ! Les diodes sont des éléments cruciaux pour de nombreuses applications électroniques.

4. Les transistors :

Professeur Brisen : Continuons notre exploration des composants électroniques en nous penchant sur les transistors.

Apprentius : Les transistors ? J’ai entendu parler d’eux, mais je ne suis pas sûr de bien comprendre leur rôle dans un circuit.

Professeur Brisen : Les transistors sont des dispositifs de commutation qui permettent de contrôler le courant entre deux bornes. Ils sont essentiels pour l’amplification des signaux, la commutation, et sont utilisés dans une variété d’applications électroniques.

Apprentius : Pouvez-vous expliquer comment ils fonctionnent plus en détail ?

Professeur Brisen : Bien sûr. Il existe plusieurs types de transistors, mais prenons le transistor bipolaire à jonction (BJT) comme exemple. Il se compose de trois couches de semi-conducteurs, et selon la polarisation de ces couches, le transistor peut soit permettre un courant de circuler, soit le bloquer. Cela donne au transistor la capacité de fonctionner comme un interrupteur électronique.

Apprentius : Donc, ils peuvent être utilisés pour contrôler le flux de courant dans un circuit ?

Professeur Brisen : Exactement ! Les transistors sont largement utilisés pour l’amplification des signaux. En modulant le courant ou la tension à l’entrée, ils peuvent produire une sortie amplifiée. Cela est essentiel dans de nombreux dispositifs électroniques, tels que les amplificateurs audio.

Apprentius : Y a-t-il d’autres applications pour les transistors ?

Professeur Brisen : Absolument. Les transistors sont également utilisés dans la commutation électronique, par exemple, dans les circuits logiques des ordinateurs. Ils peuvent être employés pour créer des circuits de mémoire, des oscillateurs, et bien d’autres applications.

Apprentius : Merci, Professeur Brisen, pour ces explications sur les transistors. Existe-t-il une formule ou une équation associée à leur fonctionnement que nous devrions connaître ?

Professeur Brisen : Oui, la relation fondamentale pour un transistor bipolaire est souvent décrite par l’équation du courant de sortie en fonction du courant d’entrée, qui peut varier en fonction du type de transistor utilisé. C’est souvent représenté sous la forme d’un schéma appelé modèle hybride Pi.

Apprentius : Merci, Professeur Brisen, pour ces informations détaillées sur les transistors. Je vais certainement explorer davantage ce sujet.

Professeur Brisen : De rien, Apprentius ! Les transistors sont des composants clés pour comprendre l’électronique moderne.

5. les circuits intégrés (CI) :

Professeur Brisen : Poursuivons notre parcours à travers le monde des composants électroniques en examinant les circuits intégrés.

Apprentius : Les circuits intégrés ? Comment fonctionnent-ils et quels sont leurs rôles dans un circuit électronique ?

Professeur Brisen : Les circuits intégrés (CI) ont été crées en 1958, ce sont des dispositifs électroniques qui regroupent de nombreux composants électroniques dans un seul boîtier. Ces composants peuvent inclure des transistors, des résistances, des condensateurs, et d’autres éléments. Les circuits intégrés sont utilisés pour des fonctions complexes, notamment dans les microprocesseurs des ordinateurs et des smartphones.

Apprentius : Cela semble être une avancée importante. Comment ces circuits regroupent-ils autant de composants dans un seul boîtier ?

Professeur Brisen : Les circuits intégrés exploitent la technologie des semi-conducteurs pour miniaturiser les composants électroniques. Les processus de fabrication avancés permettent de créer des circuits complexes sur une seule puce de silicium. Cette intégration réduit la taille des dispositifs, améliore leur performance et réduit la consommation d’énergie.

Apprentius : Quelles sont les applications courantes des circuits intégrés ?

Professeur Brisen : Les circuits intégrés sont omniprésents dans notre vie quotidienne. Les microprocesseurs, qui sont des types spécifiques de circuits intégrés, alimentent nos ordinateurs, smartphones, et de nombreux autres dispositifs électroniques. Les circuits intégrés analogiques sont utilisés dans les dispositifs audio, les capteurs, et d’autres applications.

Apprentius : Existe-t-il différents types de circuits intégrés ?

Professeur Brisen : Oui, il y a plusieurs types de circuits intégrés. Les circuits intégrés numériques manipulent des signaux numériques et sont couramment utilisés dans les microprocesseurs. Les circuits intégrés analogiques, quant à eux, travaillent avec des signaux analogiques et sont utilisés dans des applications telles que l’amplification audio. Les circuits mixtes combinent des éléments numériques et analogiques.

Apprentius : Merci, Professeur Brisen, pour ces explications sur les circuits intégrés. Est-ce qu’il y a des aspects particuliers que nous devrions connaître concernant leur fonctionnement ?

Professeur Brisen : Comprendre les circuits intégrés implique souvent une connaissance des concepts numériques et analogiques. Pour les microprocesseurs, par exemple, il est utile de comprendre le fonctionnement binaire et les instructions de traitement. Les circuits intégrés analogiques impliquent souvent des connaissances sur les signaux continus et les principes de l’électronique analogique.

Apprentius : C’est certainement un domaine complexe, mais fascinant. Merci pour ces informations, Professeur Brisen. Je vais certainement approfondir mes connaissances sur les circuits intégrés.

Professeur Brisen : De rien, Apprentius ! Les circuits intégrés sont au cœur de la révolution électronique moderne.

6. les bobines et les inductances :

Professeur Brisen : Continuons notre exploration des composants électroniques en nous penchant sur les bobines et les inductances. l’unité de l’inductance est le “henry”(H).

Apprentius : Les bobines et les inductances ? Comment fonctionnent-elles et quel est leur rôle dans un circuit électrique ?

Professeur Brisen : Les bobines et les inductances sont des composants qui stockent de l’énergie sous forme magnétique. Lorsqu’un courant électrique traverse une bobine, elle génère un champ magnétique autour d’elle, stockant ainsi de l’énergie magnétique.

Apprentius : Cela semble intrigant. À quoi sont-elles couramment utilisées dans les circuits électriques ?

Professeur Brisen : Les bobines et les inductances sont utilisées dans une variété d’applications. Elles sont souvent présentes dans les filtres électriques, où elles peuvent influencer la fréquence des signaux. De plus, les inductances sont utilisées dans des applications magnétiques, comme les transformateurs, qui permettent de modifier la tension d’un courant électrique.

Apprentius : Donc, elles peuvent modifier la fréquence des signaux et transformer la tension des courants électriques ?

Professeur Brisen : Exactement ! Les inductances sont également cruciales dans les circuits magnétiques, jouant un rôle essentiel dans la conversion d’énergie électrique en énergie magnétique et vice versa.

Apprentius : Y a-t-il différents types de bobines ou d’inductances ?

Professeur Brisen : Oui, il existe différents types d’inductances, chacune adaptée à des applications spécifiques. Par exemple, les inductances de noyau ferromagnétique sont couramment utilisées dans les transformateurs, tandis que les inductances sans noyau sont plus fréquentes dans les filtres.

Apprentius : Merci, Professeur Brisen, pour ces explications sur les bobines et les inductances. Existe-t-il une formule ou une équation associée à leur fonctionnement que nous devrions connaître ?

Professeur Brisen : Oui, la relation fondamentale pour une inductance est décrite par l’équation V = L * di/dt, où V est la tension aux bornes de l’inductance, L est l’inductance en henrys, et di/dt représente le taux de variation du courant.

Apprentius : Merci pour ces informations détaillées, Professeur Brisen. Je vais certainement explorer davantage le domaine des bobines et des inductances.

Professeur Brisen : De rien, Apprentius ! Les bobines et les inductances sont des composants essentiels dans de nombreux circuits électriques.

Pourquoi est-il Important de Comprendre les Composants Électroniques ?

Professeur Brisen : Avant de conclure notre exploration des composants électroniques, soulignons l’importance de comprendre ces éléments fondamentaux. Que vous soyez impliqué dans la conception de circuits, le dépannage, des projets DIY, ou que vous envisagiez une carrière dans le domaine de l’électronique, une solide compréhension des composants est essentielle.

Apprentius : Merci Professeur Brisen pour cette presentation des composants électroniques, j’ai hate d’approfondir le role de chacun d’entre eux et d’en découvrir davantage..

Comprendre les composants électroniques est essentiel pour les raisons suivantes :

1 – Conception de Circuits : Si vous concevez des circuits électroniques, vous devrez choisir les bons composants pour répondre à vos besoins spécifiques.

2 – Dépannage : Lorsque des problèmes surviennent dans un circuit, une connaissance des composants permet de diagnostiquer et de résoudre plus facilement les problèmes.

3 – Projet DIY : Si vous êtes un amateur ou un passionné de bricolage, vous utiliserez probablement des composants électroniques pour vos projets.

4 – Carrière en Électronique : Pour les professionnels, une solide compréhension des composants est indispensable.

Nous espérons que cette introduction aux composants électroniques vous a aidé à mieux comprendre l’importance de ces éléments fondamentaux. Restez à l’écoute pour des articles plus approfondis sur chaque type de composant, ainsi que des tutoriels sur leur utilisation pratique.

N’hésitez pas à explorer notre site Web pour en savoir plus sur l’électronique, ou à nous contacter si vous avez des questions spécifiques sur les composants électroniques.
