Une carte Arduino prêt à l’emploi dans une Box 🙂
Qu’est-ce qu’une Carte Arduino ?
Pour ceux qui découvrent l’univers Arduino, une carte Arduino est essentiellement un petit ordinateur sur une seule carte. Elle est équipée de ports d’entrée/sortie (E/S) qui permettent de se connecter à divers capteurs, actionneurs et autres composants électroniques. Avec un microcontrôleur programmable au cœur, une carte Arduino peut être programmée pour exécuter une variété de tâches, des plus simples aux plus complexes.
L’idée de la transformation :
L’idée de cette transformation a été d’intégrer les différentes possibilités de montages à l’intérieur d’un même boitier sans pour cela utiliser une Breadboard et d’innombrables fils de liaisons Dupont.

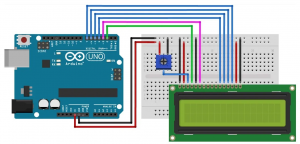

Exemple ci dessous d’un montage sur Breadboard et fils Dupont avec un afficheur lcd 1602
Un des principaux avantages (parmi tant d’autres) de cette idée :
La Breadboard ainsi que les câbles Dupont sont désormais intégrés sur différents circuits imprimés, enfichés sur une carte mère fixée au fond du boitier. (un peu plus loin vous découvrirez en photos l’intérieur de cette box).

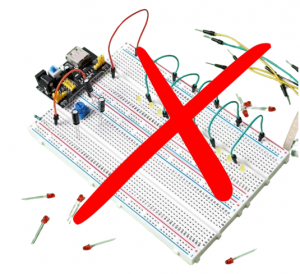

Plus besoin de Breadboard ni de câbles Dupont
Les caractéristiques de cette box :
La box dispose de 5 led en façade. 3 entrées (2 digitales, 1 analogique) avec switch, 3 sorties équipées de relais et un buzzer 5v.
Cette Box a été conçue pour faciliter la mise en œuvre d’un prototypage, le projet Arduino deviendra alors d’une grande simplicité !
Un bon schéma vaut mieux qu’une tonne d’explications 🙂
L’architecture de cette box :
L’ensemble est composé d’une carte mère (à plat) et de 5 cartes verticales enfichables sur connecteurs doubles (pour éviter les faux contacts).
En cas de coupure de courant, L’Arduino peut être secouru grâce à une batterie 12v, dans ce cas, il est prévu une 6 ème carte optionnelle faisant office de chargeur pour entretenir la charge de cette batterie.
