DINBox328

💡 DINBox328

Module de contrôle modulaire sur rail DIN

🛠️ Polyvalent. Compact. Fiable.

Conçu pour les intégrateurs, les makers avancés ou les environnements industriels légers, DINBox328 est un module électronique multifonction prêt à intégrer vos projets de domotique, d’automatisation ou de prototypage.

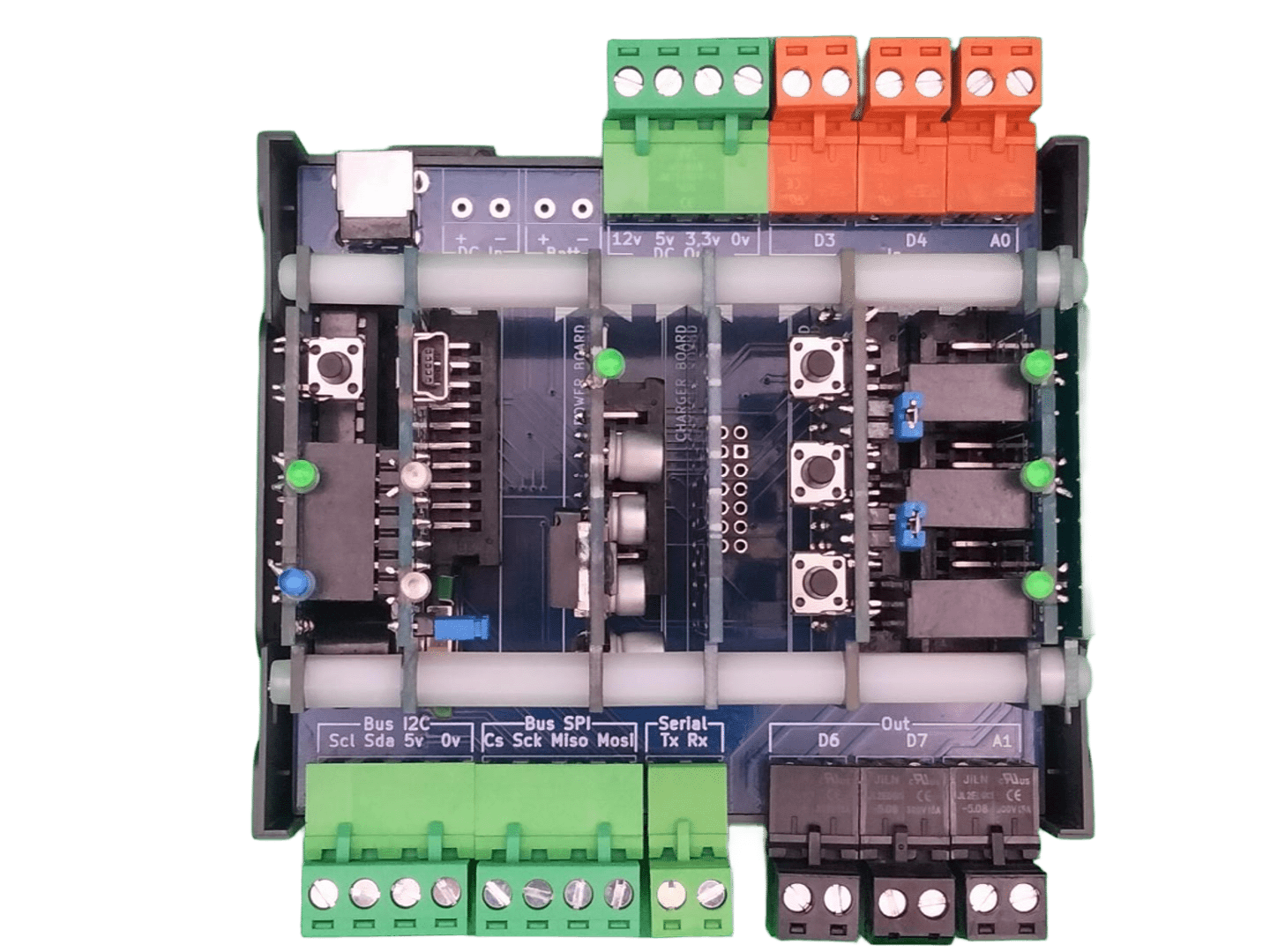

Il se monte facilement sur rail DIN (format 6 modules) et combine la puissance de l’ATmega328, la précision du DS3231 (horloge temps réel), et la simplicité d’un câblage direct via borniers.

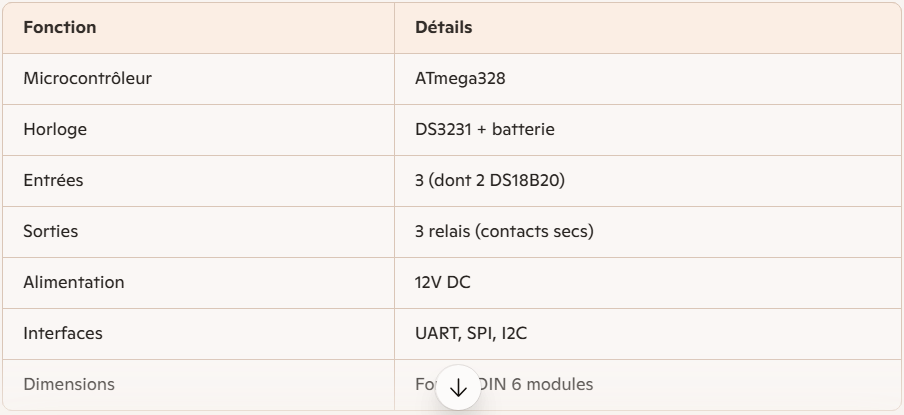

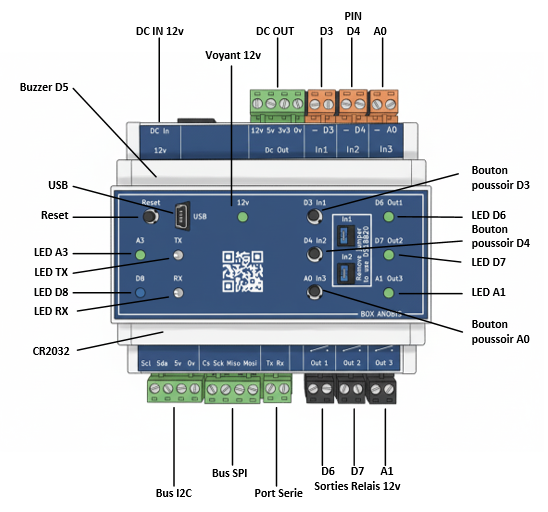

⚙️ Fonctions principales :

• Microcontrôleur ATmega328 (compatible Arduino)

• Horloge temps réel DS3231 intégrée avec sauvegarde batterie

• 3 entrées numériques, dont 2 configurables pour sondes DS18B20 via jumpers (pull-up / anti-rebond)

• 3 sorties à relais

• Port USB en façade via interface FTDI pour la programmation et le debug

• 3 boutons poussoirs pour simuler les entrées (parfait pour les tests)

• 3 LEDs pour retour d’état des sorties

• 2 LEDs TX/RX pour visualisation de la communication série

• LED bleue sur D8 pour surveillance du bon fonctionnement (heartbeat ou watchdog visuel)

• Connecteurs d’extension :

  • UART (TX/RX)

  • SPI (4 broches)

  • I2C (SDA/SCL)

  • Sortie 3,3V / 5V / 12V (selon vos besoins)

• Bouton Reset en façade

• Alimentation externe 12V via jack standard

🧰 Idéal pour :

• Automatisation de petits systèmes

• Projets domotiques modulaires

• Applications embarquées et projets pédagogiques

• Prototypage semi-industriel
• Bancs de tests / éducation / développement


  ---

✅ Ce qui le rend unique :

• Format rail DIN 6 modules

• 3 entrées, 3 sorties relais

• Capteurs DS18B20 directement compatibles

• Programmable en USB (FTDI intégré)

• Compatibilité : Arduino IDE, plateformes open source

• Visualisation simple : LEDs, boutons de test, LED watchdog bleue

• UART, SPI, I2C, sorties 3.3V/5V/12V

• Alimentation standard 12V DC

🚀 Gagnez du temps et fiabilisez vos tests

Grâce à ses nombreux points de contrôle, connecteurs accessibles, boutons en façade et LEDs de visualisation, DINBox328 remplace avantageusement un montage sur breadboard ou une carte mal protégée.

💡 Le pack complet inclut :

• Le module DINBox328 prêt à l’emploi

• Une alimentation 12V externe fiable

• 2 capteurs humidité (DHT22) et température (DS18B20)

• Une clé USB contenant plusieurs programmes de démonstration et exemples pour Arduino
